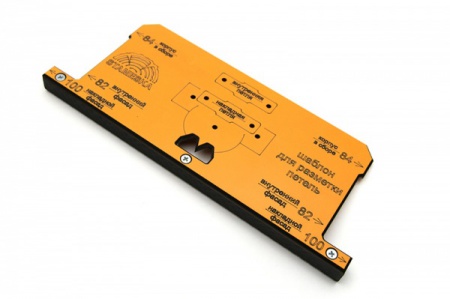

Мебельный шаблон ST.01.01 выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных петель на фасады.
Для установки мебельной петли вам потребуется сверло «Форстнера” диаметром 35мм. При выборе сверла обратите внимание на носик фрезы (острая выпирающая часть на сверла), он не должен быть более 3-4 мм, иначе при засверливании в материал, эта часть сверла, может выйти с обратной стороны фасада. Погружать сверло в материал необходимо на глубину не менее 11,5 мм, это достаточная глубина для прочного и надежного крепления петли.
Как пользоваться мебельным шаблоном STAMESKA ST.01.01:
1. Отметьте места карандашом или кернером, где будет устанавливаться центр петли. Обычно это 80-100мм от края.
2. Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
3. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
4. Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
5. Сверлом Форстнера 35мм произведите высверливание полости для чаши петли.
6. Закрепите саморезами петлю в размеченных местах.
Важно знать!
Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведет к снижению его срока службы.
При разметке на стороне фасада необходимо учитывать, что фасад на 1,5-2мм меньше корпуса изделия.
При установке мебельных петель разных производителей возможно некоторое расхождение в размерах. К примеру петли таких фирм как BLUM, HETTICH могут немного отличаться на некоторых моделях, а именно межцентровым расстоянием под винты. В таком случае шаблон можно использовать для разметке отверстия под чашку. Этот размер у всех производителей универсален, а винты закручивать уже по факту крепления петли.
Количество петель на одном фасаде варьируется от размера фасада:
Наши рекомендации:
Для каждого типа материалов подходит свой тип свёрел, к примеру сверло по дереву не будут сверлить по ЛДСП, а сверло «по ЛДСП» будут оставлять неровные края при засверливании в дерево.
Для установки петель лучше всего использовать усиленные саморезы 4x16 или «евросаморезы». Они как правило дороже, но исключат риск вырывания петель при эксплуатации мебели.
Дополнительно:
Материал - ударопрочный и влагостойкий текстолит
Упаковка - полиэтилен
Размеры (Ш x В x Г), мм - 200 х 80 х 14
Диаметр отверстий - 3мм
Инструкция - есть
Страна производства - Беларусь
Производитель - "STAMESKA"
